面阵固态激光雷达
体积小、高可靠性
多场景应用
IP67工业级防护
超大视场角
76°*32°/68°*55°
丰富的数据接口
可选LAN、USB、USB-IO接口
更高分辨率,更精确
3D160 Pro 160*60采集9600个点
3D640 640*480采集307200个点
产品概述
Product Description
- HPS-3D160 Pro、HPS-3D640面阵固态激光雷达基于ToF(Time-of-Flight)原理,集成了精密的红外镜头和激光照明系统,内置高性能处理器及专业的数学算法,通过一次拍摄即可生成3D点云数据并通过高速通讯接口进行实时传输。
- HPS-3D系列产品集成了高功率850nm红外VCSEL发射器和高光敏元件。软件上产品嵌入了高性能处理器,具有先进的数据处理,滤波和补偿算法,确保稳定测量的同时数据输出。硬件上,全固态式结构,工业级IP67防护设计,航空铝外壳,使产品适用于更多复杂的环境。
面阵固态激光雷达
- HPS-3D160 Pro、HPS-3D640面阵固态激光雷达基于ToF(Time-of-Flight) 原理，集成了精密的红外线镜头和激光照明系统，内置高性能处理器及专业的数学算法，通过一次拍摄即可生成3D点云数据并通过高速通讯接口进行实时传输。

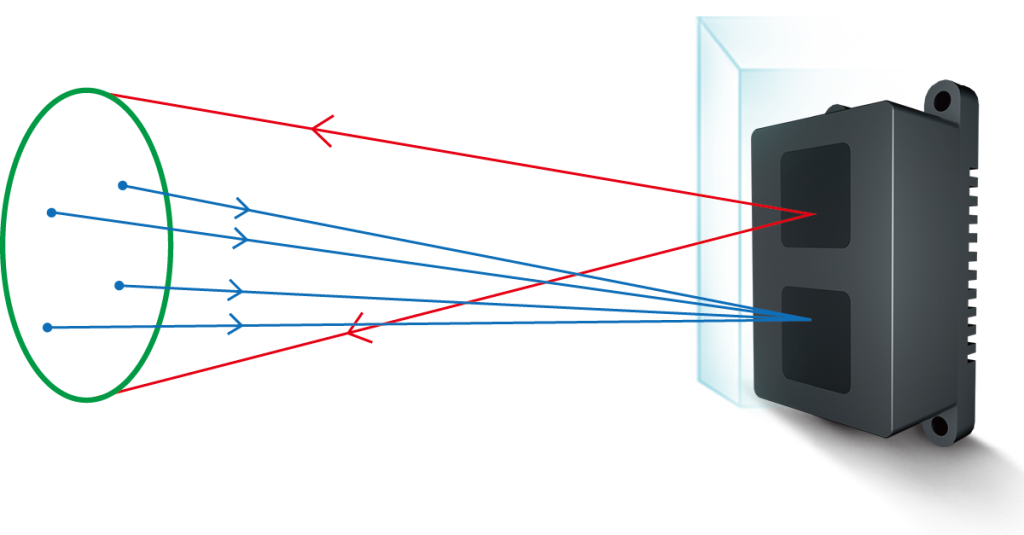

原理简介
Principle Introduction
- HPS-3D系列是最新一代基于飞行时间(ToF)原理的高性能固态激光雷达传感器。ToF是Time of Flight的缩写,直译为飞行时间,通过给目标连续发送光脉冲,然后用传感器接收从物体返回的光,通过探测这些发射和接收光脉冲的飞行(往返)时间来得到目标物距离。
- HPS-3D系列产品配备优化的照面系统和低失真红外光学镜头,对90%反光的白色目标可测距离可达8米。灵活的用户自定义感兴趣区域(ROI)功能,其中HPS-3D 160拥有Simple-HDR，Auto-HDR和Super-HDR模式，使HPS-3D系列适用于各种场景。
产品优势
Product Advantages
IP67工业级防护设计
- HPS-3D 160固态激光雷达采用IP67工业级防护设计，HPS-3D 640固态激光雷达采用IP65工业级防护设计，IP67可定制，可完全防止异物及灰尘侵入,HPS-3D640采用防脱落航空级插头,稳定、可靠。
丰富的数据接口
- HPS-3D 160 Pro可选LAN、USB、USB-IO接口,
- HPS-3D640可选LAN接口。
超大视场角
- HPS-3D 160 Pro可达76°*32°
- HPS-3D640可达68°*559
HPS-3D640垂直视场角
HPS-3D640水平视场角
HPS-3D160 Pro垂直视场角
HPS-3D160 Pro水平视场角
更高分辨率,更精确
- HPS-3D160Pro 160*60 每帧采集9600个像素点
- HPS-3D640 640*480 每帧采集307200个像素点
| 型号 | 最小分辨率 | 视场角 | 量程 |
|---|---|---|---|
| HPS-3D160Pro | 1cm | 76x32° | 0.25~3m@10%的反射率 0.25~8m@90%的反射率 |
| HPS-3D640 | 68x55° | 0.25~2m@10%的反射率 0.25~5m@90%的反射率 |
