海伯森传感器光伏金线检测案例

一、案例背景

光伏电池片金线需检测断丝、虚焊、偏移、塌陷、线宽不均等缺陷；传统视觉受高反光、透明膜干扰，精度与稳定性不足。

二、核心方案（海伯森 HPS-LCF2000 3D 线光谱共焦传感器）

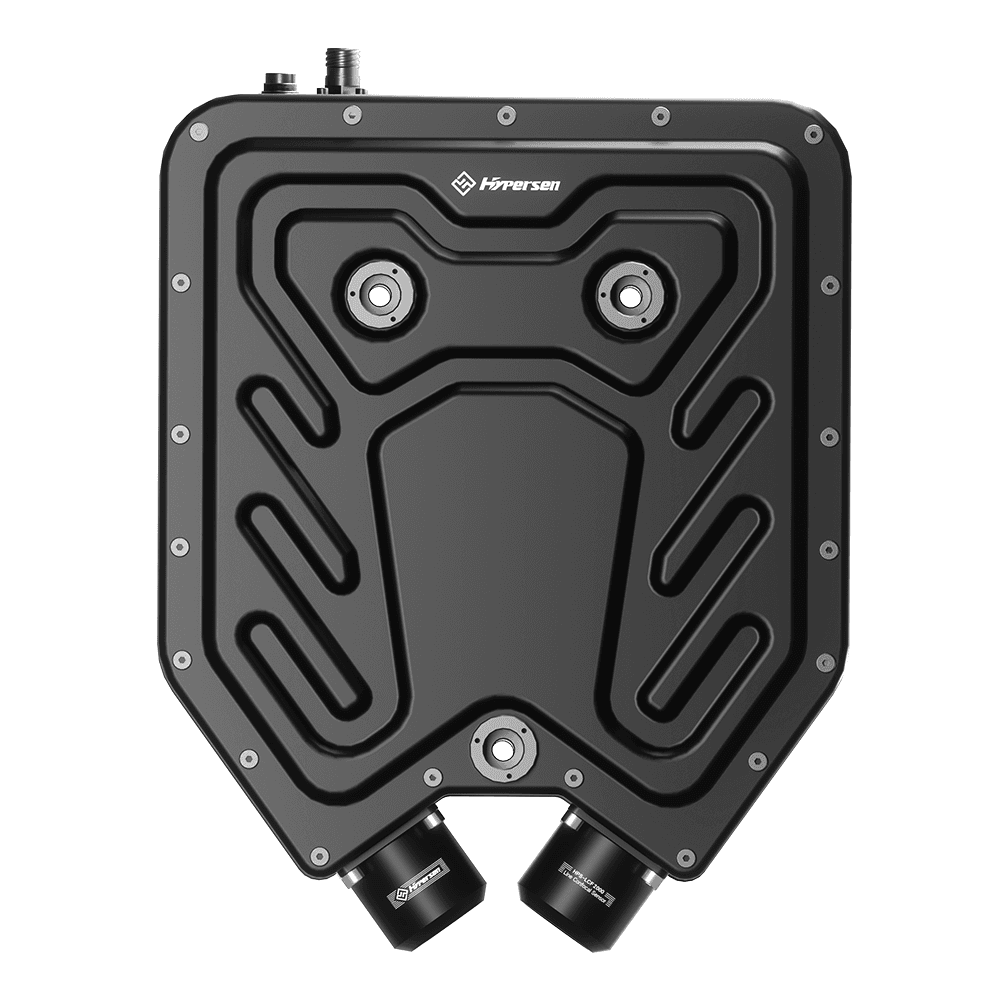

  • 型号：HPS-LCF2000（斜轴式）
  • 核心参数：
    • 分辨率：2048 点 / 线（1.1 μm 间隔）
    • 扫描速率：35,000 线 / 秒
    • Z 轴精度：重复精度 0.2 μm
    • 材质适应性：无视高反光 / 透明膜，直接测 3D 形貌
  • 系统构成：传感头 + 控制器 + 光纤 + 上位机

三、检测流程

  1. 上料定位：电池片传送到位，传感器粗定位金线区域。
  2. 3D 线扫：传感器沿金线方向高速扫描，同步输出2D 灰度 + 3D 点云。
  3. 数据处理：
    • 提取金线中心线、线宽、高度、间距；
    • AI 算法识别断丝、虚焊（高度异常）、偏移（间距超差）、塌陷（高度不足）。

四、应用效果

  • 精度提升：从传统10 μm 级提升至亚微米级，缺陷检出率 **≥99.5%**。
  • 效率提升：单电池片检测时间 **＜200 ms**，适配600 片 / 小时产线节拍。
  • 稳定性增强：不受强光、膜层反光、温度波动影响，良率提升3%–5%。
  • 成本优化：替代X 射线 + 人工复检，单条产线年节省成本超 80 万元。

五、优势总结

  • ✅ 光谱共焦专利：国产唯一斜轴 + 同轴线光谱厂商，解决高反光检测盲区。
  • ✅ 3D 全形貌检测：同时测尺寸 + 高度 + 缺陷，2D 视觉无法替代。
  • ✅ 易集成：体积小、支持高速 IO / 以太网，快速对接主流光伏产线。

六、现场实拍

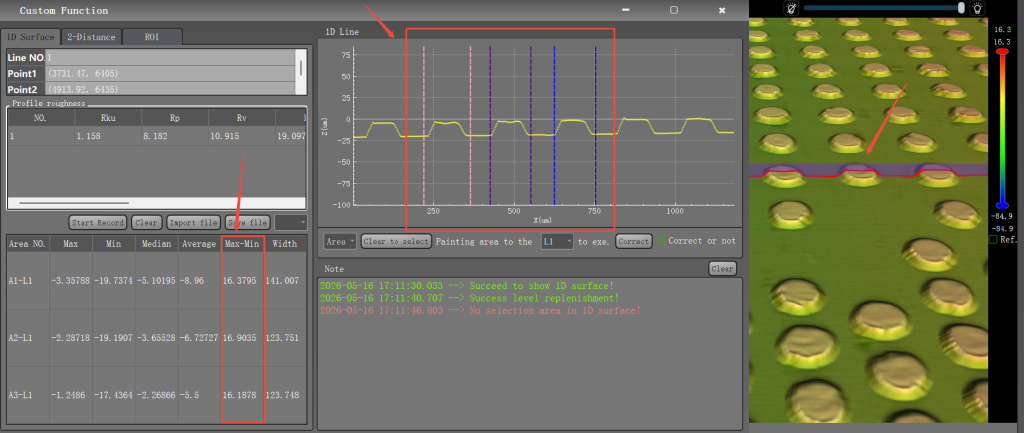

金线 3D 点云图（清晰呈现线宽、高度、焊点形貌）；
