海伯森传感器检测手机电池散热片案例

相较于传统手机简易散热结构，智能手机电池散热片结构更精密，核心材质多为黄铜、青铜或石墨等高效导热材料，除主体散热板外，还包含散热柱、贴合膜、弯折边等关键部件，生产工序涵盖显影、蚀刻、裁切、弯折、模切、贴合等多个环节，其中蚀刻成型、弯折角度控制和表面贴合精度是核心工序。在蚀刻工序中，由于显影版型设计偏差、蚀刻参数把控不准等问题，可能出现散热柱成型不规整、沉腔深度偏差等不良；在弯折工序中，若固定夹具精度不足、弯折力度不均，会导致散热片弯折角度偏差、R角不达标，影响与电池及机身的贴合度；表面贴合工序中，若贴合膜涂抹不均或存在气泡，会降低散热传导效率，甚至导致散热片脱落。因此需要对手机电池散热片的多项关键参数进行精准检测，确保产品符合生产标准，规避散热隐患与装配问题。

检测难点

1. 高反光材质检测干扰

手机电池散热片多采用黄铜、铝等金属材质或高光滑石墨材质，表面光滑且反光性强，部分散热片还带有覆膜结构。传统激光三角和结构光测量方法，易受表面漫反射信号干扰，难以精准捕捉散热柱尺寸、沉腔深度等关键参数，测量数据偏差较大；人工目检结合游标卡尺的方式，不仅效率低下，还无法保证检测一致性，难以满足精密检测需求。而光谱共焦测量技术可利用表面反光完成测量，适配高反光金属及石墨材质，能有效规避反光干扰，确保检测数据精准可靠。

2. 大角度弯折与细微尺寸检测

智能手机电池散热片多设计为L型弯折结构，弯折处R角通常不小于铜板厚度的2倍，部分产品弯折角度可达40度左右，且散热柱、沉腔等细微结构的尺寸公差需控制在微米级，如沉腔深度常要求0.2mm±0.01mm。光谱共焦传感器受光学系统设计限制，大可测倾角与大量程难以兼得，单一传感器难以全面覆盖大角度弯折区域与细微结构的测量需求，且散热片材质较薄，接触式测量易导致变形，因此需要搭建多传感器协同测量模块，实现细微尺寸与大角度弯折区域的全面精准检测。

3. 在线高速检测

手机电池散热片生产属于规模化量产，为控制良品率、提升生产效率，需实现全流程在线检测。单块手机电池散热片需完成长、宽、高、弯折角度、R角、散热柱尺寸、贴合膜完整性等多个项目的检测，要求单块检测时间苛刻，对检测系统的响应速度与效率提出极高要求。同时，在线检测过程中，生产流水线的震动、环境光线变化等因素，易影响检测稳定性，需检测系统具备较强的抗干扰能力，避免宕机或误判对生产进度造成影响。

检测方案

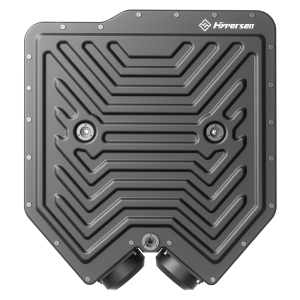

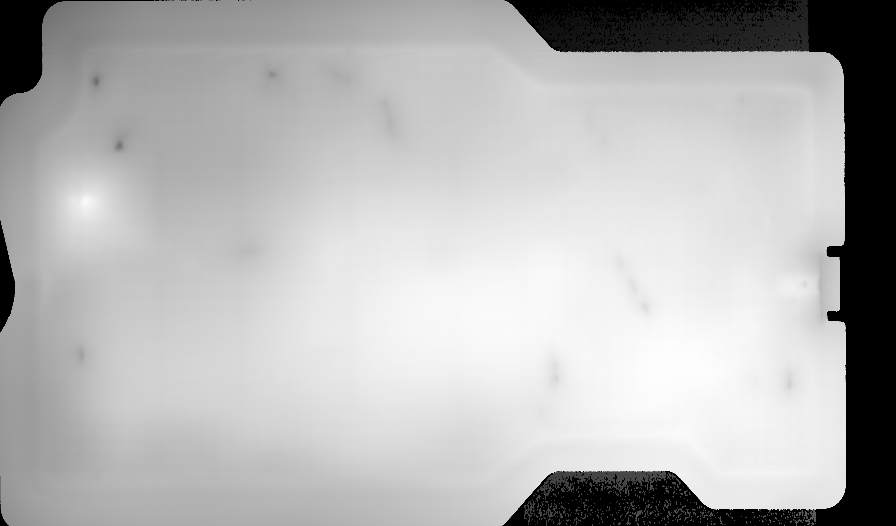

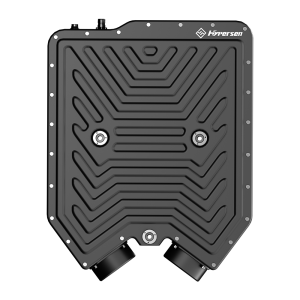

海伯森技术光谱共焦传感器系列产品具备优异的材质适应特性，针对手机电池散热片检测的核心痛点提供全方位解决方案：3D线光谱共焦传感器采用线扫共焦技术，一次扫描即可完成散热片整体外观轮廓、弯折区域及表面贴合情况的全面测量，无需逐点扫描，大幅提升检测效率，完全满足在线高速检测需求。此外，该系列传感器具备极强的抗干扰能力，可适应生产流水线的震动、环境光线变化等复杂工况，搭载专属数据处理系统，可实时收集检测数据、输出2D/3D形貌图，同步识别不良品并反馈，助力企业实现电池散热片生产全流程的精准管控，提升良品率、降低生产成本，为手机电池散热性能与产品稳定性保驾护航。
