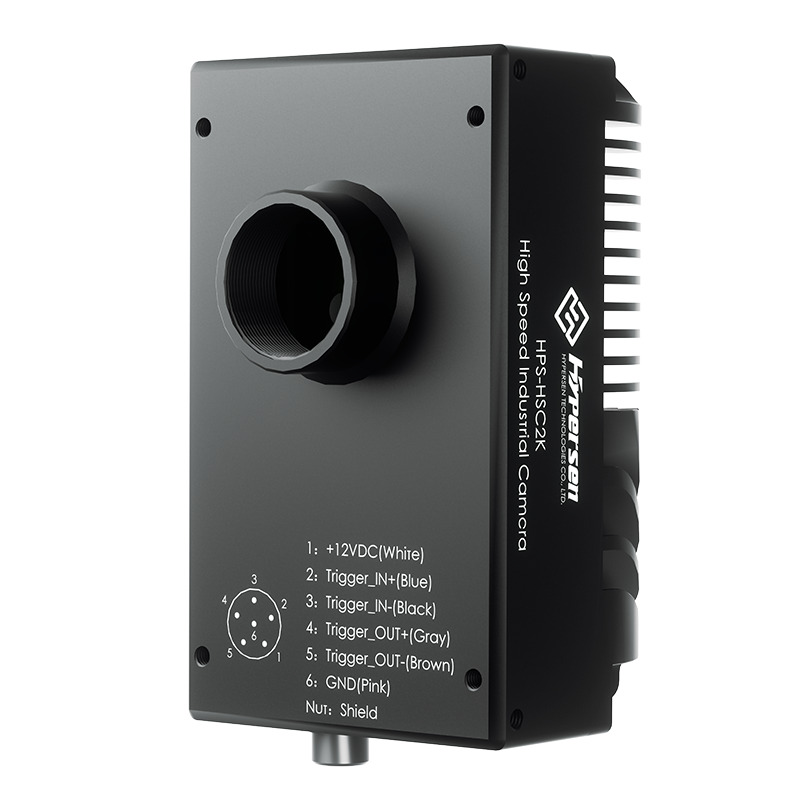

超高速工业相机
不止于快
10G/40G以太网光纤超高速传输，实时、同步6540万超高速像素
10G/40G以太网光纤超高速传输
标准C/M58/M72接口
完备的一站式软件支持服务
支持Genlcam GenTL标准以及HPS-HSC SDK二次开发软件包,便于用户集成或二次开发。
产品概述
Product Description
- HPS-HS系列超高速工业相机采用业界顶级超高速图像传感器,具有大像元尺寸,低噪声、超高帧率、远距离传输等特点。
- 相机采用了10G/40G以太网光纤接口,支持Genlcam GenTL标准以及HPS-HSC SDK,安装、使用方便。适用于机器视觉,高速工业检测,高速运动分析等应用领域。

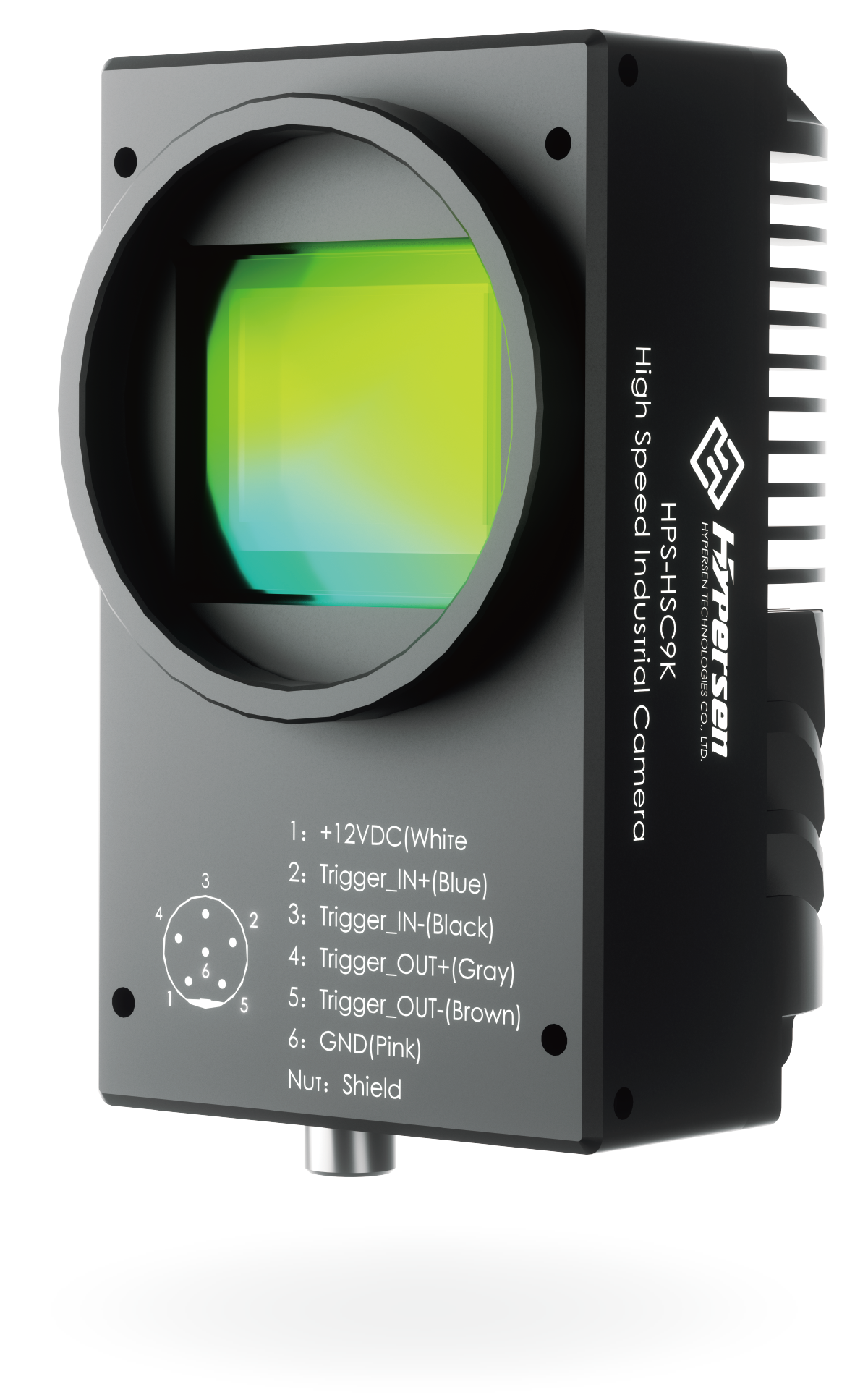

超高速面阵工业相机
- HPS系列
HPS-HSC 2K:1490fps @2048*1080 8bit297lfps @1024*1024 8bit - HPS-HSC 5K:150fps @5120*5120 8bit240fps @3200*3200 8bit
- HPS-HSC9K:7lfps @9344*7000 Mono 8bit
超高速线阵工业相机

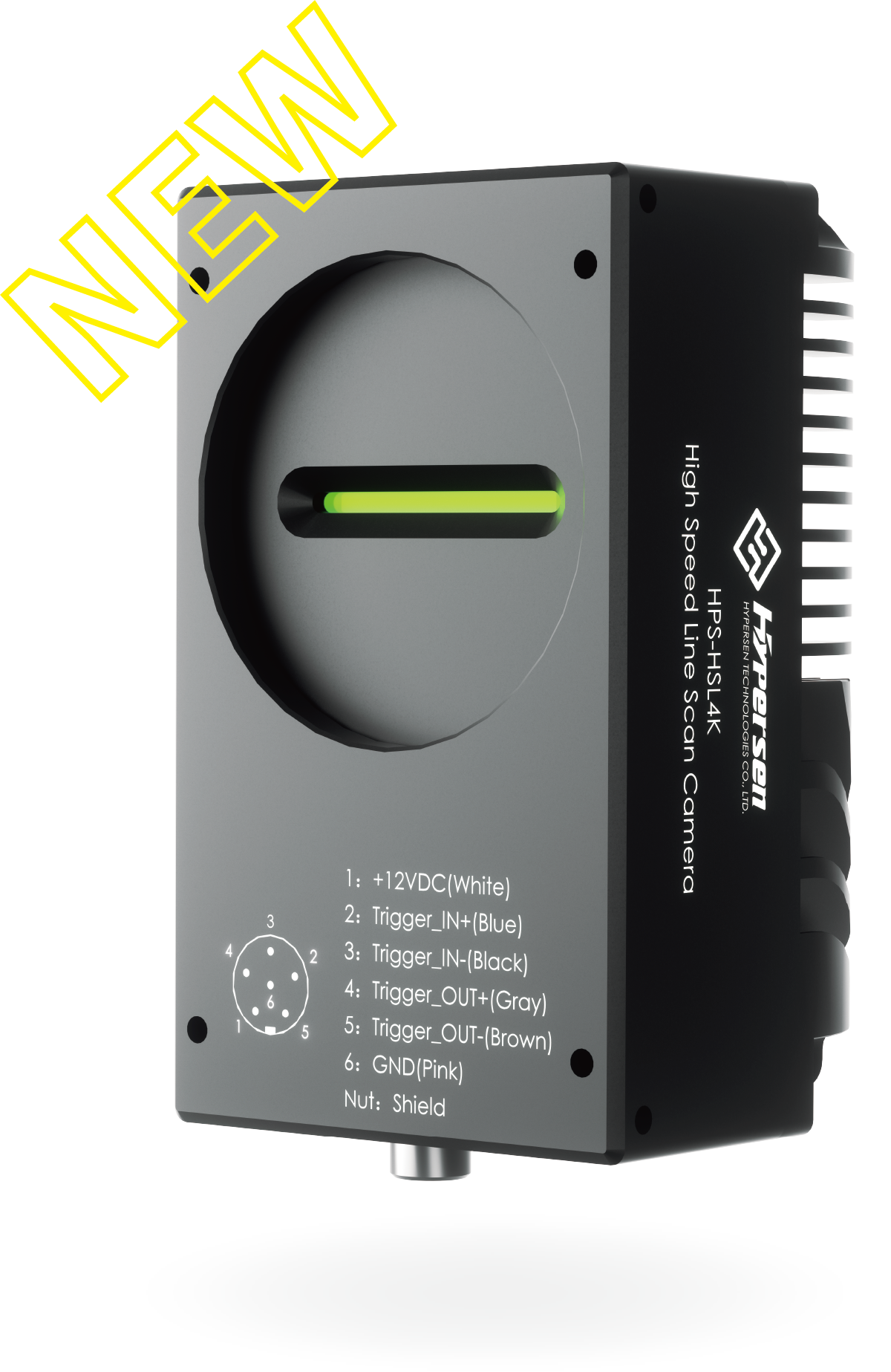

HPS-HSL4K:
分辨率:4096
行频:单线180kHz

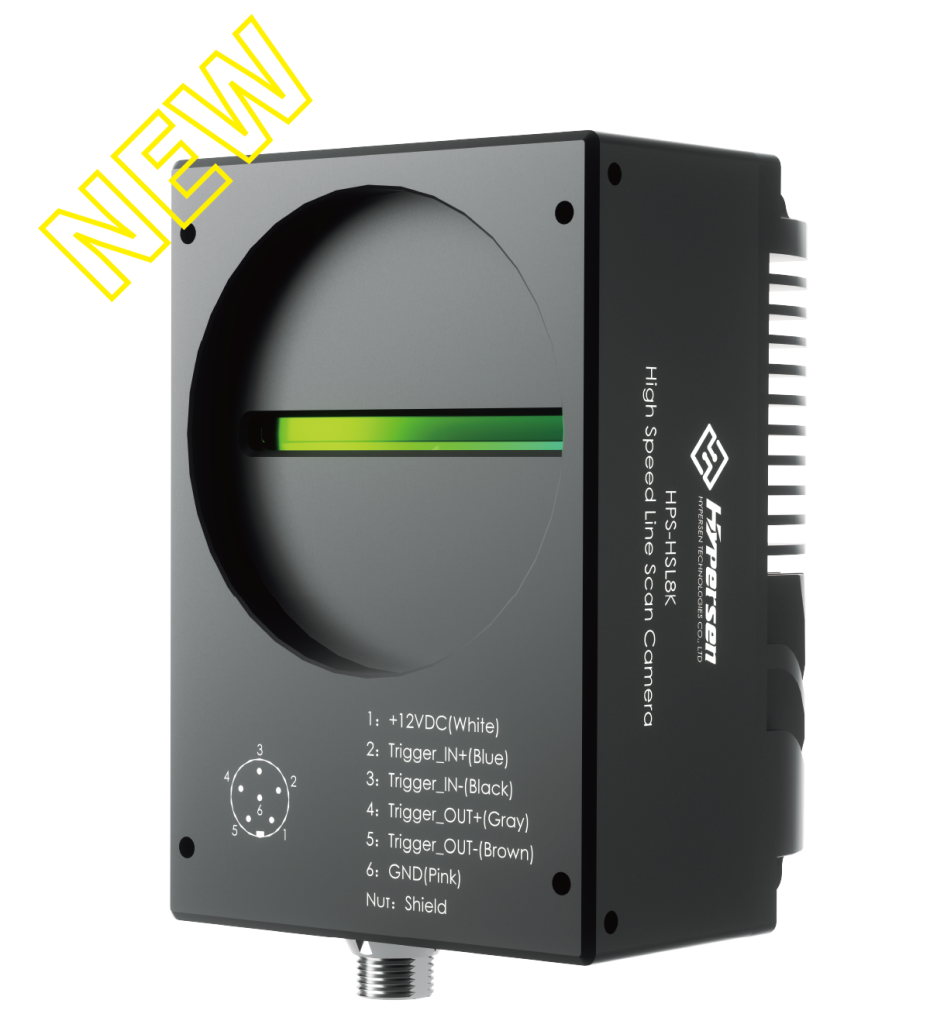

HPS-HSL8K:
分辨率:8192×2
行频:单线200kHz
HPS-HSL16K:
分辨率:16384×2
行频:单线80kHz
原理简介
Principle Introduction

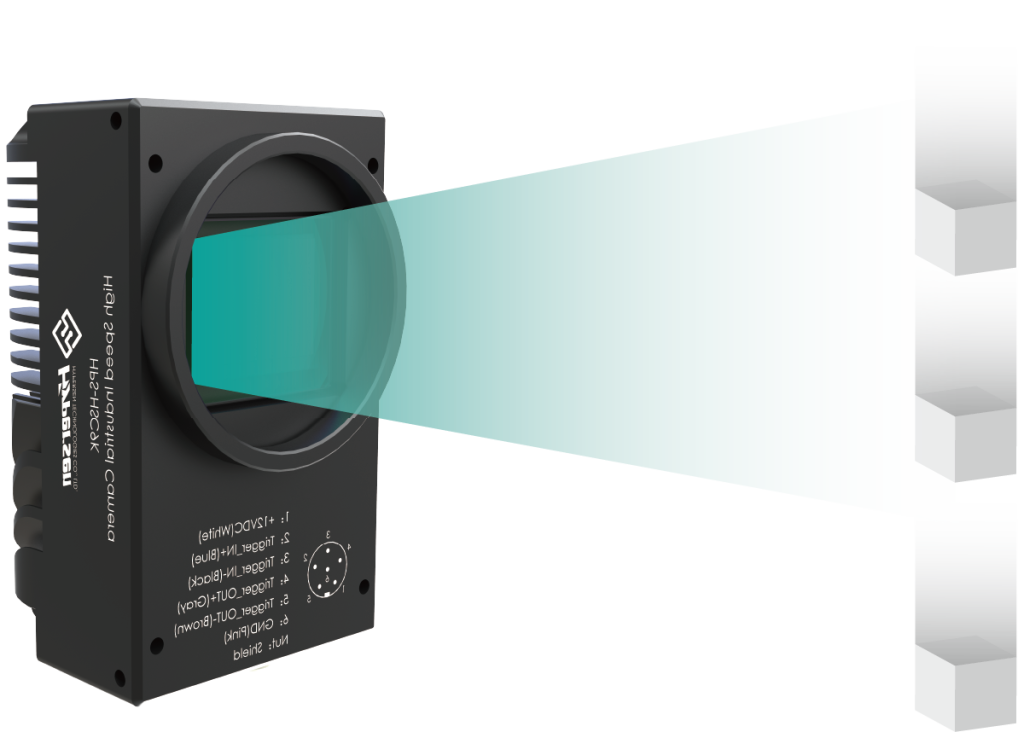

- 高速运动目标受到自然光或人工辅助照明灯光的照射产生反射光，或者运动目标本身发光,这些光的一部分透过高速成像系统的成像物镜。经物镜成像后,落在光电成像器件的像感面上,受驱动电路控制的光电器件,会对像感面上的目标像快速响应,即根据像感面上目标像光能量的分布,在各采样点即像素点产生响应大小的电荷包,完成图像的光电转换。带有图像信息的各个电荷包被迅速转移到读出寄存器中。读出信号经信号处理后传输至电脑中,由电脑对图像进行读出显示和判读,并将结果输出。
- 因此,一套完整的高速成像系统由光学成像、光电成像、信号传输、控制、图像存储与处理等几部分组成。
产品优势
Product Advantages
无时间差同步传输

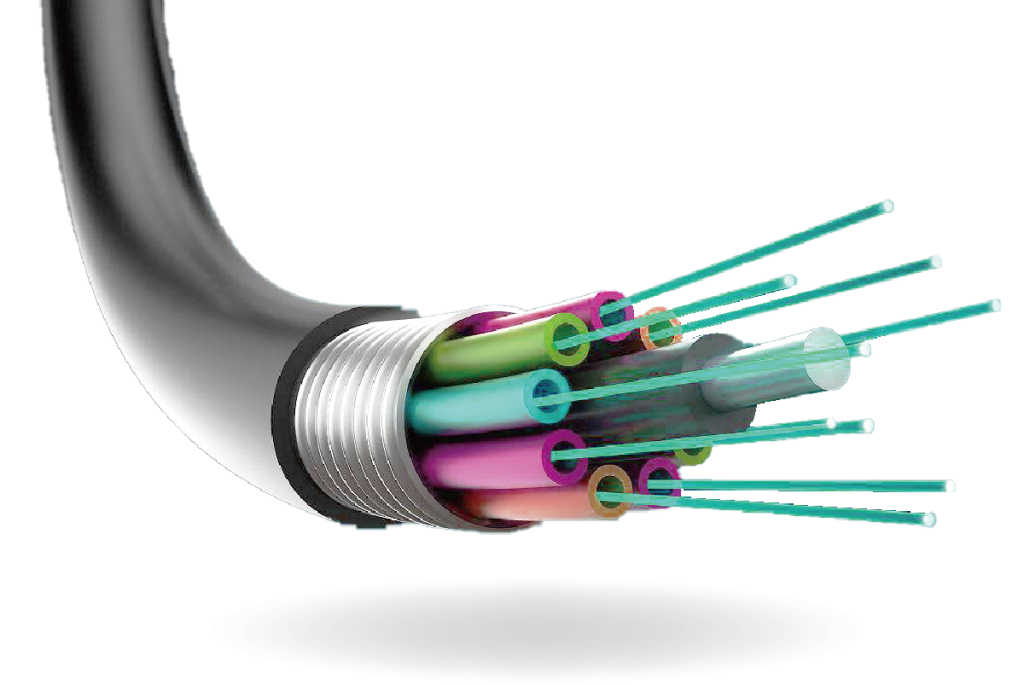

- HPS-HS系列采用了10G/40G以太网光纤,无时间差同步传输可满足工业视觉应用中对实时性和同步性的严苛要求。
高集成化设计
- HPS-HSC2K/5K超高速工业相机采用标准C接口便于镜头安装适用性广;9K/4K采用标准M58接口。HPS-HSL4K采用标准M58接口,HPS-HSL8K/16K采用M72标准接口。
- 采用业界顶级CMOS图像传感器芯片及超高速FPGA,确保了最佳图像质量、稳定性和传输效率;
- 航空铝全金属外壳设计,坚固耐用并保持了良好的散热性能;
- 采用航空级插头及插座。稳定、可靠。
完备的一站式软件支持服务

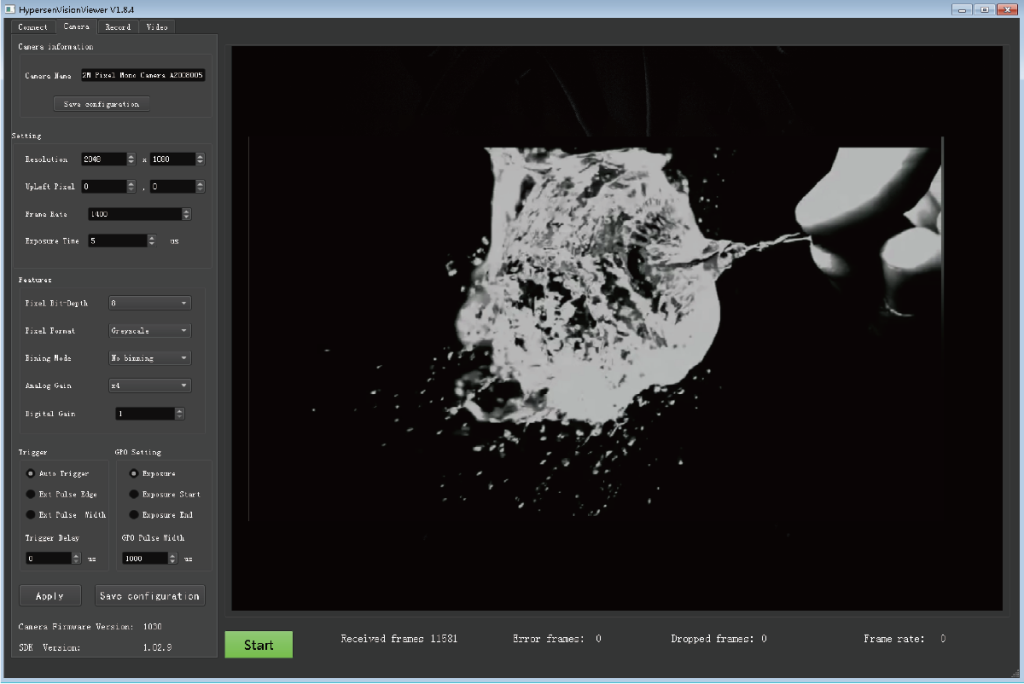

- HPS系列超高速工业相机支持Genlcam GenTL标准以及HPS系列SDK二次开发软件包,便于用户集成或二次开发。
超高帧率/超远距离/超低噪声
- HPS系列HPS-HSC2K:1490fps@2048*1080 8bit
2971fps@1024*1024 8bit
HPS-HSC 5K: 150fps@5120*5120 8bit
240fps@3200*3200 8bit

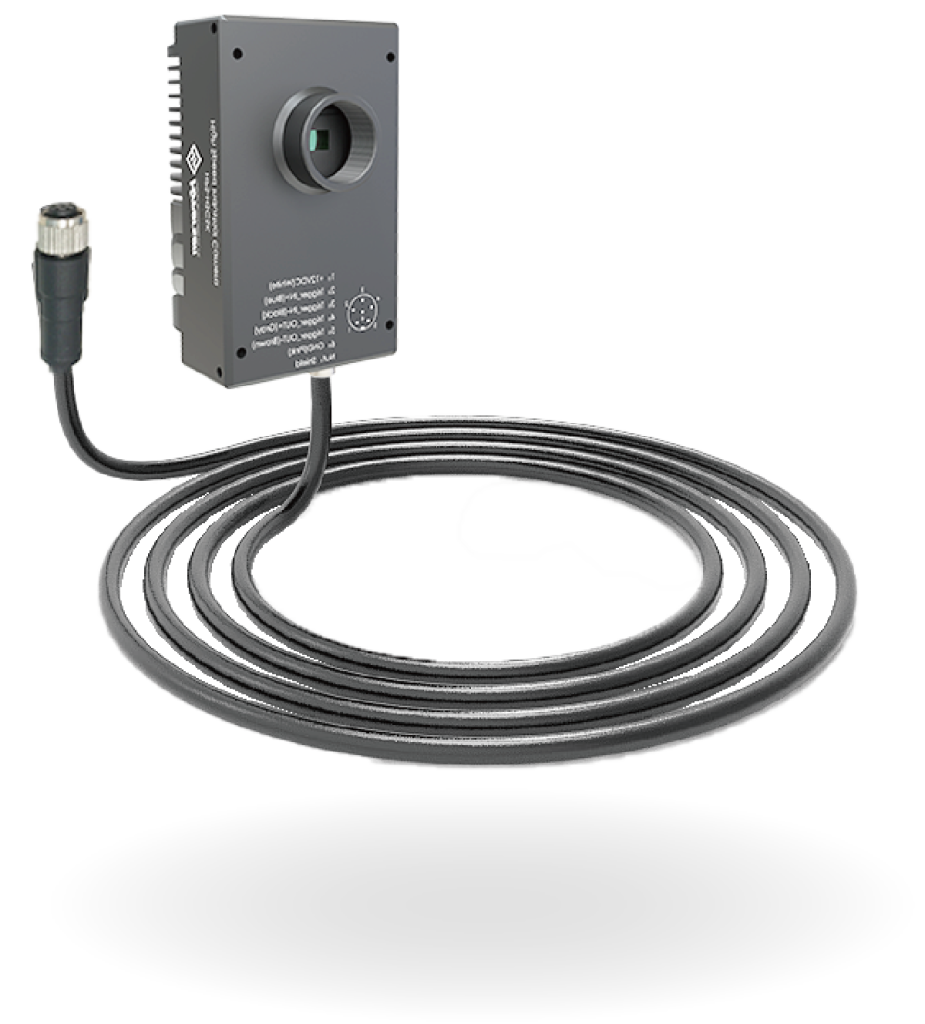

HPS-HSC 9K:7lfps@9344*7000 Mono 8bit - 可选配3m/5m/10m光纤
超高速线阵工业相机
- 线阵相机采用线阵图像传感器,检测方式呈“线”状,具备扫描速率快、视野大和精度高的特点,常用于检测连续的或者视野细长的材料,例如印刷机械、塑料、金属和纤维等。
- 通常,被检测物体保持匀速运动的状态,利用一台或多台相机对其逐行连续扫描,可以完成物体整个表面的均匀检测,通过比较无瑕疵的参照物,检测出缺陷后触发警报。

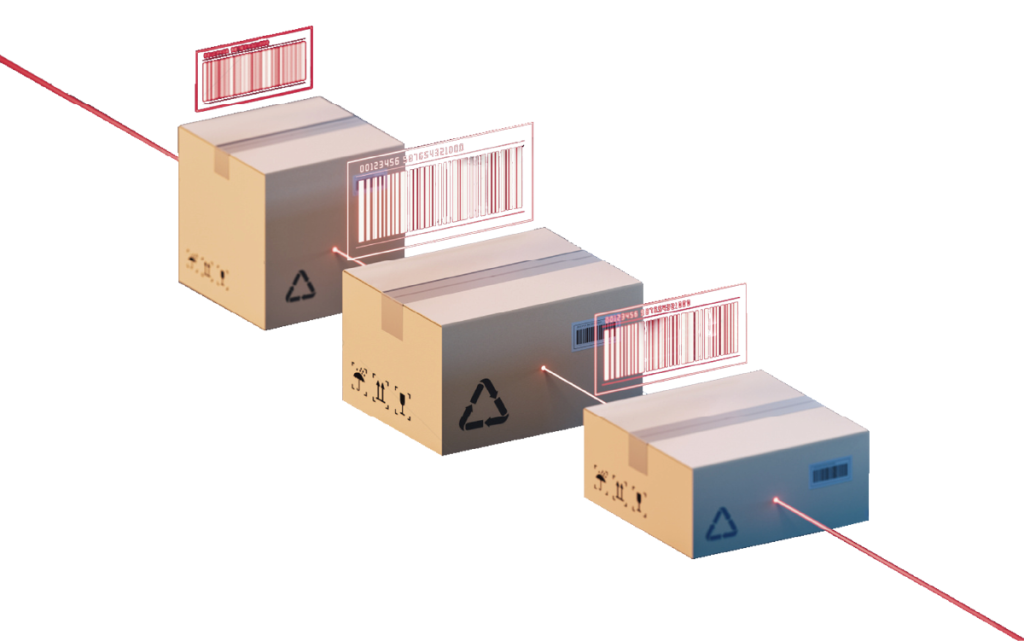

- 此外,邮件分拣,条码、QR码、文本行(OCR)和其他代码读取等都是线阵相机常见的检测应用。
200K行/秒超快采集速度
- HPS-HSL线阵相机的采集速度为200K行/秒，更快的采集速度能够满足各种高要求应用的需求–如材料分类及检测,交通安全,以有各种通用的机器视觉应用。
更高的分辨率
- 16384像素超高分辨率,像素尺寸仅为3.5umx3.5um,HPS-HSL系列可实现大幅面零畸变高分辨率成像，广泛应用于印刷制品、书画文物、大型玻璃、LCD面板检测、PCB检测、钢铁检测、烟草行业、纺织行业、板材家具、帐篷、帆船、潜水衣、服装等领域。
| 型号 | 分辨率 | 靶面/像元尺寸 | 连续数据传输速率 |
|---|---|---|---|
| HPS-HSC2K | 2048x1080(像素:6μmx6μm) | 1英寸(12.3mmx6.5mm) | 1490帧/s@220万像素，8bit 2971帧/s@100万像素，8bit |
| HPS-HSC5K | 5120x5120(像素:2.5μmx2.5μm) | 1.1英寸(12.8mmx12.8mm) | 150帧/s@2500万像素，8bit 240帧/s@1000万像素，8bit |
| HPS-HSC9K | 9344x7000(像素:3.2μmx3.2μm) | 2.3英寸(29.9mmx22.4mm) | 71帧/s@6500万像素，Mono 8bit |
| HPS-HSL4K | 4096 | 7μmx7μm | \ |
| HPS-HSL8K | 8192x2 | 7μmx7μm | \ |
| HPS-HSL16K | 16384x2 | 3.5μmx3.5μm | \ |
