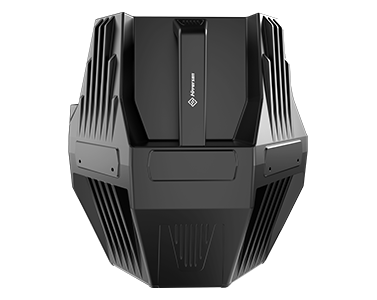

3D闪测传感器HPS-DBL60
3D闪测传感器HPS-DBL60
采用新型闪测技术,具备识别精度高、测量视野广和检测节拍快等特点,无需一秒即可完成2D尺寸和3D轮廓复合的高精度在线检测。
  • 3D闪测传感器HPS-DBL60
  • 3D闪测传感器HPS-DBL60
  • 3D闪测传感器HPS-DBL60

HPS-DBL60

- 面检测、全覆盖,62*62mm大视野,检测无死角

- 高精度3D检测,绝对测量精度20μm,重复精度1μm

- 实时在线测量,同步获取全视角的彩色2D图像和3D点云

- 极速运算,无需一秒即可完成2D尺寸和3D轮廓的高精度检测

- 一体式设计,完备的SDK及一站式软件支持服务

- 可应用于工业智造、精密测量和科学研究等领域

技术参数
型号 HPS-DBL60 拍摄元件 1000万像素高速CMOS
2D/3D图像大小 3200x3200(1600x1600)像素 2D/3D图像XY数据间隔 19.7μm(39.4μm)
重复精度(σ)① 1μm② 测量精度③ ±20μm
视野范围 62x62mm 量程 ±6.5mm
快门速度 50μs~200ms 工作距离 195mm
光源 LED(红绿蓝)120段,可个别设定 连接对象 HPS-NB3200
LED显示 电源、动作、模式 电压电流 DC 24V±10%,5A
工作温度 0~+40℃ 相对湿度 20~85%RH(无冷凝)
尺寸 276x276x290mm 重量 约10.3kg


*①使用均值滤波器3*3,本公司标准工件时(Binning ON);

*②视野中央的重复精度(中央30*30mm);

*③使用本公司高度差控制工具:高度差2mm,宽20mm;

*所有技术指标以官方最新发布的产品数据手册为准;

*最终解释权归海伯森所有。

应用领域
  • 外形轮廓测量
  • 瑕疵缺陷检测
  • 尺寸体积测量
  • 3D几何测量
  • 深度、角度检测
  • 边缘特征识别
产品尺寸
